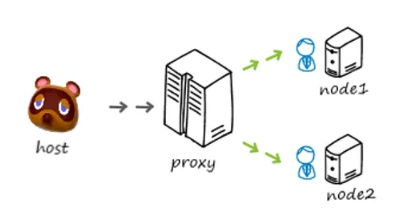

- HAproxy(High Availability proxy)는 고가용성 프록시를 의미 → HAProxy는 소프트웨어 기반 L7 스위치
- HAproxy는 C 언어로 작성
- 무료 오픈소스 프로그램
- HAproxy는 TCP/HTTP 로드 밸런서로 프록시 솔루션에 사용
- HAproxy의 일반적인 용도는 웹서버, DB 서버 등 부하를 분산시키는 용도로 많이 사용
- HAProxy는 기존의 하드웨어 스위치를 대체하는 소프트웨어 로드 밸런서 → 네트워크 스위치에서 제공하는 L4, L7 기능 및 로드 밸런서 기능을 제공
- 설치가 쉽고 빠르기에 서비스 이중화(HA- High Availability)를 구성하는데 주로 사용
1. HAproxy 로드밸런서 테스트 준비사항 → VM 환경에서 진행
- HAproxy를 설치할 VM 1대, 웹서버 VM 2대, 테스트 서버 1대
- HAproxy 서버 → 192.168.100.101, centos7, hostname : haproxy, 60000 → 80포트로 proxy
- 첫번째 web 서버 → 192.168.100.201, centos7, hostname: web1
- 두번째 web 서버 → 192.168.100.202, centos7, hostname: web2
- 테스트 서버 → 192.168.100.10, centos7, hostname: test
2. HAproxy.conf 옵션
- haproxy.cfg 의 옵션은 (https://cbonte.github.io/haproxy-dconv/) 에서 자세하게 확인 가능
- 기본적인 옵션만 아래 설명 → 여러 섹션으로 나누어져 있으며 섹션 하단에 파라미터를 추가하는 방식으로 구성
2.1. global 구간
- -daemon
- 백그라운드에서 HAproxy 서비스 실행
- 데몬형식 fork 하면서 실행 하는 파라미터
- 만약 daemon을 추가 하지 않을 경우 포그라운드에서 실행 → 실행할 때 &를 추가하여 명시적으로 백그라운드에서 실행되게 해야함
- -maxconn
- 최대 연결 수를 지정
- (ulimit -n) 을 통해 해당 서버의 기본 프로세스가 오픈 할 수 있는 갯수 만큼 지정 가능
2.2. defaults 구간
- -mode (http,tcp,health)
- tcp→ 해당 포트에 대한 어플리케이션 프록시
- http→ http 인스턴스에서 작동
- health→ 단순한 health check 모드
- -timeout connect
- 전체 외부 클라이언트에서 실제 real 서버 까지의 time out 설정
- -timeout client
- 외부 클라이언트에서 vip(virtual IP)까지의 timeout 설정
- -timeout server
- vip(virtual IP) 서버에서 실제 real 서버 까지의 timeout 설정
2.3. frontend 구간
- -bind
- bind 는 apache 의 binding 설정과 비슷 하며, 해당 서버로 listening 되는 아이피와 포트를 지정
- -default_backend
- frontend 에서 받은 정보를 backend server로 보낼 이름을 지정
- servers 라는 backend 설정된 아이피로 포워딩
2.4. backend servers 구간 → server <name> <address>[:[port]][param*]
- 위 형태로 명시된 아이피와 포트로 데이터를 전송
2.5. listen 구간
- frontend + backend 한번에 설정 가능한 섹션
3. HAproxy balance 옵션
- backend 에서 사용 할 balancing 알고리즘을 설정 가능
3.1. roundrobin
- 순서대로 데이터를 전송
3.2. static-rr
- 서버에 weight 가중치를 부여해, 부여된 가중치에 따라 데이터 전송
3.3. balance_url_param
- HTTP GET 요청에 대해서 특정 패턴이 있는지 여부 조사후 조건에 맞는 서버로 트래픽 전송
- 조건이 없는 경우 roundrobin 으로 트래픽 전송
3.4. balance hdr
- HTTP Header 에서 hdr(name) 으로 지정된 조건이 있는 경우에 대해서만 트래픽 전송
- 조건이 없는경우 roundrobin 으로 트래픽 전송
4. HAproxy 패키지 설치
4.1. 첫번째 방법. yum으로 haproxy 패키지 설치
- HAproxy는 버전에 따라 설정이 약간씩 다르기에 필요한 버전을 수동으로 다운받는게 좋음
$ yum -y install haproxy
4.2. 두번째 방법. HAproxy 패키지 수동으로 설치 → HAproxy 2.3.9 버전 설치
아래 명령어를 입력하여 haproxy 2.3.9 버전 설치 파일을 다운로드
$ cd /usr/local/lib # haproxy 2.3.9 버전 파일 설치 $ curl -O http://www.haproxy.org/download/2.3/src/haproxy-2.3.9.tar.gz % Total % Received % Xferd Average Speed Time Time Time Current Dload Upload Total Spent Left Speed 100 2860k 100 2860k 0 0 564k 0 0:00:05 0:00:05 --:--:-- 672k # 다운받은 haproxy 2.3.9 버전 설치 파일 확인 $ ls /usr/local/lib haproxy-2.3.9.tar.gz
- 설치파일을 압축해제
$ tar zxf haproxy-2.3.9.tar.gz $ ls -al /usr/local/lib total 2868 drwxr-xr-x. 3 root root 55 Aug 1 13:09 . drwxr-xr-x. 12 root root 131 Apr 30 2020 .. drwxrwxr-x 11 root root 4096 Mar 30 16:38 haproxy-2.3.9 -rw-r--r-- 1 root root 2928660 Aug 1 13:08 haproxy-2.3.9.tar.gz
- HAproxy를 설치하기 전에 의존성 패키지를 설치
$ yum install gcc openssl openssl-devel pcre-static pcre-devel systemd-devel -y
- HAproxy 2.3.9 설치 옵션을 설정
- TARGET=linux-glibc → HAProxy 2.0 부터는 "linux2628" 대신에 "linux-glibc" 로 "TARGET"이 변경
- USE_OPENSSL=1 → SSL 인증서를 활성화 하기 위해서 USE_OPENSSL를 활성화
- USE_PCRE=1 → 펄(PERL) 호환 정규 표현식을 사용하기 위해 활성화
- USE_ZLIB=1 → http 압축을 이용하기 위해 활성화
- USE_SYSTEMD=1 → systemd 를 통해서 서비스를 컨트롤 하기 위해서 USE_SYSTEMD도 활성화
$ cd /usr/local/lib/haproxy-2.3.9 $ make TARGET=linux-glibc USE_OPENSSL=1 USE_PCRE=1 USE_ZLIB=1 USE_SYSTEMD=1 CC src/ev_poll.o CC src/ev_epoll.o CC src/ssl_sample.o CC src/ssl_sock.o [...생략]
- HAproxy를 설치
$ make install ‘haproxy’ -> ‘/usr/local/sbin/haproxy’ ‘doc/haproxy.1’ -> ‘/usr/local/share/man/man1/haproxy.1’ install: creating directory ‘/usr/local/doc’ install: creating directory ‘/usr/local/doc/haproxy’ ‘doc/configuration.txt’ -> ‘/usr/local/doc/haproxy/configuration.txt’ ‘doc/management.txt’ -> ‘/usr/local/doc/haproxy/management.txt’ ‘doc/seamless_reload.txt’ -> ‘/usr/local/doc/haproxy/seamless_reload.txt’ ‘doc/architecture.txt’ -> ‘/usr/local/doc/haproxy/architecture.txt’ ‘doc/peers-v2.0.txt’ -> ‘/usr/local/doc/haproxy/peers-v2.0.txt’ ‘doc/regression-testing.txt’ -> ‘/usr/local/doc/haproxy/regression-testing.txt’ ‘doc/cookie-options.txt’ -> ‘/usr/local/doc/haproxy/cookie-options.txt’ ‘doc/lua.txt’ -> ‘/usr/local/doc/haproxy/lua.txt’ ‘doc/WURFL-device-detection.txt’ -> ‘/usr/local/doc/haproxy/WURFL-device-detection.txt’ ‘doc/proxy-protocol.txt’ -> ‘/usr/local/doc/haproxy/proxy-protocol.txt’ ‘doc/linux-syn-cookies.txt’ -> ‘/usr/local/doc/haproxy/linux-syn-cookies.txt’ ‘doc/SOCKS4.protocol.txt’ -> ‘/usr/local/doc/haproxy/SOCKS4.protocol.txt’ ‘doc/network-namespaces.txt’ -> ‘/usr/local/doc/haproxy/network-namespaces.txt’ ‘doc/DeviceAtlas-device-detection.txt’ -> ‘/usr/local/doc/haproxy/DeviceAtlas-device-detection.txt’ ‘doc/51Degrees-device-detection.txt’ -> ‘/usr/local/doc/haproxy/51Degrees-device-detection.txt’ ‘doc/netscaler-client-ip-insertion-protocol.txt’ -> ‘/usr/local/doc/haproxy/netscaler-client-ip-insertion-protocol.txt’ ‘doc/peers.txt’ -> ‘/usr/local/doc/haproxy/peers.txt’ ‘doc/close-options.txt’ -> ‘/usr/local/doc/haproxy/close-options.txt’ ‘doc/SPOE.txt’ -> ‘/usr/local/doc/haproxy/SPOE.txt’ ‘doc/intro.txt’ -> ‘/usr/local/doc/haproxy/intro.txt’
- 설치된 HAproxy 버전을 확인 → HAproxy 2.3.9로 잘 설치된 것을 확인
$ /usr/local/sbin/haproxy -v HA-Proxy version 2.3.9-53945bf 2021/03/30 - https://haproxy.org/ Status: stable branch - will stop receiving fixes around Q1 2022. Known bugs: http://www.haproxy.org/bugs/bugs-2.3.9.html Running on: Linux 3.10.0-1160.36.2.el7.x86_64 #1 SMP Wed Jul 21 11:57:15 UTC 2021 x86_64
- HAProxy 서비스 예제 파일을 다운로드
$ curl "http://git.haproxy.org/?p=haproxy-2.3.git;a=blob_plain;f=contrib/systemd/haproxy.service.in" -o /etc/systemd/system/haproxy.service % Total % Received % Xferd Average Speed Time Time Time Current Dload Upload Total Spent Left Speed 100 1405 0 1405 0 0 550 0 --:--:-- 0:00:02 --:--:-- 550
HAproxy 서비스 예제 파일 수정
$CONFIG 값 설정 → /etc/haproxy/haproxy.cfg
$EXTRAOPTS 값 설정 → /run/haproxy-master.sock
$PIDFILE 값 설정 → /run/haproxy.pid
$ vi /etc/systemd/system/haproxy.service [Unit] Description=HAProxy Load Balancer After=network-online.target Wants=network-online.target [Service] EnvironmentFile=-/etc/default/haproxy EnvironmentFile=-/etc/sysconfig/haproxy Environment="CONFIG=/etc/haproxy/haproxy.cfg" "PIDFILE=/run/haproxy.pid" "EXTRAOPTS=-S /run/haproxy-master.sock" # 수정 전 내용 아래 ExecStartPre=@SBINDIR@/haproxy -f $CONFIG -c -q $EXTRAOPTS ExecStart=@SBINDIR@/haproxy -Ws -f $CONFIG -p $PIDFILE $EXTRAOPTS ExecReload=@SBINDIR@/haproxy -Ws -f $CONFIG -c -q $EXTRAOPTS # 수정 후 내용 아래 ExecStartPre=/usr/local/sbin/haproxy -f /etc/haproxy/haproxy.cfg -c -q -S /run/haproxy-master.sock ExecStart=/usr/local/sbin/haproxy -Ws -f /etc/haproxy/haproxy.cfg -p /run/haproxy.pid -S /run/haproxy-master.sock ExecReload=/usr/local/sbin/haproxy -Ws -f /etc/haproxy/haproxy.cfg -c -q -S /run/haproxy-master.sock ExecReload=/bin/kill -USR2 $MAINPID KillMode=mixed Restart=always SuccessExitStatus=143 Type=notify # The following lines leverage SystemD's sandboxing options to provide # defense in depth protection at the expense of restricting some flexibility # in your setup (e.g. placement of your configuration files) or possibly # reduced performance. See systemd.service(5) and systemd.exec(5) for further # information. # NoNewPrivileges=true # ProtectHome=true # If you want to use 'ProtectSystem=strict' you should whitelist the PIDFILE, # any state files and any other files written using 'ReadWritePaths' or # 'RuntimeDirectory'. # ProtectSystem=true # ProtectKernelTunables=true # ProtectKernelModules=true # ProtectControlGroups=true # If your SystemD version supports them, you can add: @reboot, @swap, @sync # SystemCallFilter=~@cpu-emulation @keyring @module @obsolete @raw-io [Install] WantedBy=multi-user.target
- HAproxy가 사용할 디렉토리를 생성
$ mkdir -p /etc/haproxy $ mkdir -p /var/log/haproxy $ mkdir -p /var/lib/haproxy $ mkdir -p /etc/haproxy/certs $ mkdir -p /etc/haproxy/errors/
5. haproxy.conf 파일 생성 또는 수정
5.1. haproxy.conf 파일에 들어가는 내용 옵션 확인
$ vi /etc/haproxy/haproxy.cfg
#---------------------------------------------------------------------
# Global settings
#---------------------------------------------------------------------
global
# to have these messages end up in /var/log/haproxy.log you will
# need to:
#
# 1) configure syslog to accept network log events. This is done
# by adding the '-r' option to the SYSLOGD_OPTIONS in
# /etc/sysconfig/syslog
#
# 2) configure local2 events to go to the /var/log/haproxy.log
# file. A line like the following can be added to
# /etc/sysconfig/syslog
#
# local2.* /var/log/haproxy.log
#
log 127.0.0.1 local2 # syslog. UDP 514번 포트 Open 필요
chroot /var/lib/haproxy # 모든 동작은 /var/lib/haproxy에서 수행, 보안 상승
pidfile /var/run/haproxy.pid # 실행 pid명
maxconn 4000 # 프로세스 당 최대 연결 수치
user haproxy # haproxy 서비스 사용자
group haproxy # harpoxy 서비스 그룹
daemon # background로 실행될 수 있도록 설정
# turn on stats unix socket
stats socket /var/lib/haproxy/stats
#---------------------------------------------------------------------
# common defaults that all the 'listen' and 'backend' sections will
# use if not designated in their block
#---------------------------------------------------------------------
defaults # front, back, listen에 관련 설정 부분
mode http # http 프로토콜을 사용하는 로드벨런싱 모드
log global # 로그는 global에 설정한 방법으로 사용
option httplog # 기본 Log는 SIP, DIP와 Name만 표기됨, 해당 옵션을 사용하면 디테일하게 Log 표시
option dontlognull # Log 비대화 방지 -> Probe(정찰, 스캔과 같은 불필요한 기록을 HAProxy Log 기록 X
option http-server-close # 클라이언트와 리얼 서버 연결 종료시, 디폴트로 유휴 대기하지 않고, 서버에서 Handshake를 종료
# 더 빠른 새로운 세션을 준비할 수 있도록 해줌
# 디폴트 옵션에 선언되어 있어도, 인스턴스 별로 no 옵션으로 제외처리 가능
option forwardfor except 127.0.0.0/8 # 서버에 대한 응답을 HAProxy가 받기 때문에(VIP), 리얼 서버 IP를 HTTP 헤더에 표기하는 옵션
option redispatch # mode HTTP에서 Cookie에 지정된 Real 서버가 다운되면, 외부 클라이언트가 쿠키를 플로시하기 전에 서비스에 문제 발생 가능
# redispatch 옵션을 통해 프로시 지속성을 무시하고 쿠키, 세션 재분재를 실행 -> retries값이 0보다 커야함
retries 3 # redispatch 횟수 결정
timeout http-request 10s # Request시의 헤더에만 적용. Dos 방어를 위해, HTTP 요청 타임 아웃시간 설정 -> 클라이언트의 연결 타임아웃과는 관계 X, HAProxy의 옵션
timeout queue 1m # 서버의 maxconn에 도달시, 무한정 보류 상태로 두지 않고 HTTP 503 응답을 보내면서 연결을 버리기까지의 시간
timeout connect 10s # TCP 패킷 손실을 막기 위한 Real 서버로의 연결 최대 지연시간 설정 -> Backend에 적용, 전역에도 적용 가능
timeout client 1m # 외부 클라이언트의 요청이나 데이터와의 연결 최대 시 -> http-request가 선행, 서버 안정성에 기여
timeout server 1m # 서버가 데이터를 승인하거나, 전송해야 할 때의 연결 최대 시간
timeout http-keep-alive 10s # 클라이언트의 요청에 따른 응답 전송 후, 다음 요청까지의 대기 시간 -> http-request가 선행 필수
timeout check 10s # timeout server와 동일하거나 작은 값을 가져야함
maxconn 3000 # 프로세스당 최대 연결 개수
#---------------------------------------------------------------------
# main frontend which proxys to the backends
#---------------------------------------------------------------------
frontend http
bind: *:80 # haproxy 구동시 사용할 포트를 지정 -> 클라이언트의 연결을 받는 부분(WAF 기능과 유사)
acl url_static path_beg -i /static /images /javascript /stylesheets
acl url_static path_end -i .jpg .gif .png .css .js
use_backend static if url_static # ACL에서 정의한 style들을 backend static으로 전송
default_backend static # 아래 backend 중에서 static 부분을 사용 -> 미리 여러개 설정해놓고 선택
#---------------------------------------------------------------------
# static backend for serving up images, stylesheets and such
#---------------------------------------------------------------------
backend static # 실제 접속시 로드밸런싱하는 서버
balance roundrobin # roundrobin은 무조건 한번씩 번갈아 접속시키는 방식 -> source 값을 이용
server static 192.168.100.201:80 check # 포워딩할 서버 IP와 포트 설정
server static 192.168.100.202:80 check # 포워딩할 서버 IP와 포트 설정
#---------------------------------------------------------------------
# round robin balancing between the various backends
#---------------------------------------------------------------------
backend app
balance roundrobin
server app1 127.0.0.1:5001 check
server app2 127.0.0.1:5002 check
server app3 127.0.0.1:5003 check
server app4 127.0.0.1:5004 check
#listen # 프론트/백엔드 연결의 포트/옵션등 정의 -> TCP 제어나 Proxy에 주로 사용
#listen stats # "stats"라는 이름으로 listen 지정
# bind *:9000 # 접속 포트 지정
# stats enable
# stats realm Haproxy Statistics # 브라우저 타이틀
# stats uri /haproxy_stats # stat 를 제공할 URI
# #stats auth Username:Password # 인증이 필요하면 추가5.2. haproxy.conf 파일에 넣은 내용 → 간단하게 적용
global
log 127.0.0.1 local2
chroot /var/lib/haproxy
pidfile /var/run/haproxy.pid
maxconn 4000
daemon
defaults
mode http
log global
option httplog
option dontlognull
option http-server-close
option forwardfor except 127.0.0.0/8
option redispatch
retries 3
timeout http-request 10s
timeout queue 1m
timeout connect 10s
timeout client 1m
timeout server 1m
timeout http-keep-alive 10s
timeout check 10s
maxconn 3000
frontend http
bind *:80
acl url_static path_beg -i /static /images /javascript /stylesheets
acl url_static path_end -i .jpg .gif .png .css .js
default_backend back_server
backend back_server
balance roundrobin
server web1 192.168.100.201:80 check
server web2 192.168.100.202:80 check6. HAproxy의 conf 파일에 문제 없는지 Check
- haproxy.cfg 설정이 이상 없는지 확인
$ haproxy -f /etc/haproxy/haproxy.cfg -c Configuration file is valid
7. 방화벽 해제(firewalld)
$ systemctl stop firewalld
$ systemctl disable firewalld8. HAproxy 서버스를 원할하게 실행하기 실행을 위한 커널 파라미터 변경
8.1. net.ipv4.ip_forward = 1
- Kernel이 패킷을 전달하게 하는 경우 사용
- Keepalived가 네트워크 패킷을 실제 서버에 정상적으로 전달하려면 각 라우터 노드가 커널에서 IP Forward를 설정 필요
8.2. net.ipv4.ip_nonlocal_bind = 1
- HAProxy 및 Keepalived의 로드밸런싱은 동시에 로컬이 아닌 IP 주소에 바인딩할 수 있어야함
- 네트워크 인터페이스에 없는 주소로 바인딩할 수 있도록 해주는 커널
- 네트워크 인터페이스가 지정된 정적 IP가 아닌 동적 IP를 바인딩할 수 있음
- 해당 옵션이 비활성화 되어 있어도 서비스가 시작하면서 인터페이스에 특정 IP를 바인딩할 수 있으나 FailOver시 문제 발생
8.3. 커널 파라미터 적용
$ cat << EOF >> /etc/sysctl.conf
net.ipv4.ip_forward = 1
net.ipv4.ip_nonlocal_bind = 1
EOF
# /etc/sysctl.conf 파일 확인
$ cat /etc/sysctl.conf
net.ipv4.ip_forward = 1
net.ipv4.ip_nonlocal_bind = 1
# /etc/sysctl.conf 파일 내용 적용
$ sysctl --system
* Applying /usr/lib/sysctl.d/00-system.conf ...
* Applying /usr/lib/sysctl.d/10-default-yama-scope.conf ...
kernel.yama.ptrace_scope = 0
* Applying /usr/lib/sysctl.d/50-default.conf ...
kernel.sysrq = 16
kernel.core_uses_pid = 1
kernel.kptr_restrict = 1
net.ipv4.conf.default.rp_filter = 1
net.ipv4.conf.all.rp_filter = 1
net.ipv4.conf.default.accept_source_route = 0
net.ipv4.conf.all.accept_source_route = 0
net.ipv4.conf.default.promote_secondaries = 1
net.ipv4.conf.all.promote_secondaries = 1
fs.protected_hardlinks = 1
fs.protected_symlinks = 1
* Applying /etc/sysctl.d/99-sysctl.conf ...
net.ipv4.ip_forward = 1
net.ipv4.ip_nonlocal_bind = 1
* Applying /etc/sysctl.conf ...
net.ipv4.ip_forward = 1
net.ipv4.ip_nonlocal_bind = 19. 로그 설정
9.1. rsyslog 에 HAproxy 용 로그를 남기도록 설정 → /etc/rsyslog.d/haproxy.conf 파일 구성
$ vi /etc/rsyslog.d/haproxy.conf
# Provides UDP syslog reception
$ModLoad imudp
$UDPServerRun 514
$template Haproxy, "%msg%\n"
#rsyslog 에는 rsyslog 가 메세지를 수신한 시각 및 데몬 이름같은 추가적인 정보가 prepend 되므로, message 만 출력하는 템플릿 지정
# 이를 haproxy-info.log 에만 적용한다.
# 모든 haproxy 를 남기려면 다음을 주석해재, 단 access log 가 기록되므로, 양이 많다.
#local0.* /var/log/haproxy/haproxy.log
# local0.=info 는 haproxy 에서 에러로 처리된 이벤트들만 기록하게 됨 (포맷 적용)
local0.=info /var/log/haproxy/haproxy-info.log;Haproxy
# local0.notice 는 haproxy 가 재시작되는 경우와 같은 시스템 메세지를 기록하게됨 (포맷 미적용)
local0.notice /var/log/haproxy/haproxy-allbutinfo.log9.2. logroate에 HAproxy 설정을 추가 → /etc/logrotate.d/haproxy 파일 구성
haproxy는 재시작할 필요가 없으므로 rsyslog 를 재시작해줌
$ vi /etc/logrotate.d/haproxy /var/log/haproxy/*log { daily rotate 90 create 0644 nobody nobody missingok notifempty compress sharedscripts postrotate /bin/systemctl restart rsyslog.service > /dev/null 2>/dev/null || true endscript } # rsyslog 서비스 재시작 $ systemctl restart rsyslog
10. HAproxy 서비스 시작
HAproxy 서비스 시작 및 영구 설정
$ systemctl start haproxy $ systemctl enable haproxy $ systemctl status haproxy ● haproxy.service - HAProxy Load Balancer Loaded: loaded (/usr/lib/systemd/system/haproxy.service; enabled; vendor preset: disabled) Active: active (running) since Sun 2021-08-01 15:32:34 KST; 5s ago Main PID: 1030 (haproxy-systemd) CGroup: /system.slice/haproxy.service ├─1030 /usr/sbin/haproxy-systemd-wrapper -f /etc/haproxy/haproxy.cfg -p /run/haproxy.pid ├─1031 /usr/sbin/haproxy -f /etc/haproxy/haproxy.cfg -p /run/haproxy.pid -Ds └─1032 /usr/sbin/haproxy -f /etc/haproxy/haproxy.cfg -p /run/haproxy.pid -Ds
11. Web 서버 2대(192.168.100.201, 192.168.100.202)에 nginx 설치 및 index.html 파일 변경
11.1. web1(192.168.100.201) 서버에 nginx 설치 및 index.html 파일 변경
# nginx 패키지 설치
$ yum install -y nginx
# nginx의 index.html 파일 내용 변경
$ vi /usr/share/nginx/html/index.html
hello~~~~
webser : web1
Bye
# nginx 시작
$ systemctl enable --now nginx11.2. web1(192.168.100.202) 서버에 nginx 설치 및 index.html 파일 변경
# nginx 패키지 설치
$ yum install -y nginx
# nginx의 index.html 파일 내용 변경
$ vi /usr/share/nginx/html/index.html
hello~~~~
webser : web2
Bye
# nginx 시작
$ systemctl enable --now nginx12. HAproxy 트래픽 테스트
harpoxy의 IP(192.168.100.101)으로 트래픽을 전달하면 backend에 있는 서버(192.168.100.201, 192.168.100.202)로 트래픽 전송
Round-Robin으로 설정하였기에 192.168.100.201과 192.168.100.202에 번갈아가면서 트래픽 전달
haproxy 트래픽 테스트는 해당 서버와 상관없는 192.168.100.10에서 진행
$ while true; do curl 192.168.100.101; echo -e "\n"; sleep 3; done hello~~~~ webser : web1 Bye hello~~~~ webser : web2 Bye hello~~~~ webser : web1 Bye hello~~~~ webser : web2 Bye
13. HAProxy 어드민 페이지 설정
13.1. HAProxy의 상태 및 통계 제공 웹을 위한 설정
- mode http → 통계 사이트는 http를 통해 접속
- bind * :8020 → haproxy의 IP 에 8020 포트 접속
- stats enable→ HAProy의 어드민 페이지를 stats로 칭하여 enable 표시함으로 사용함

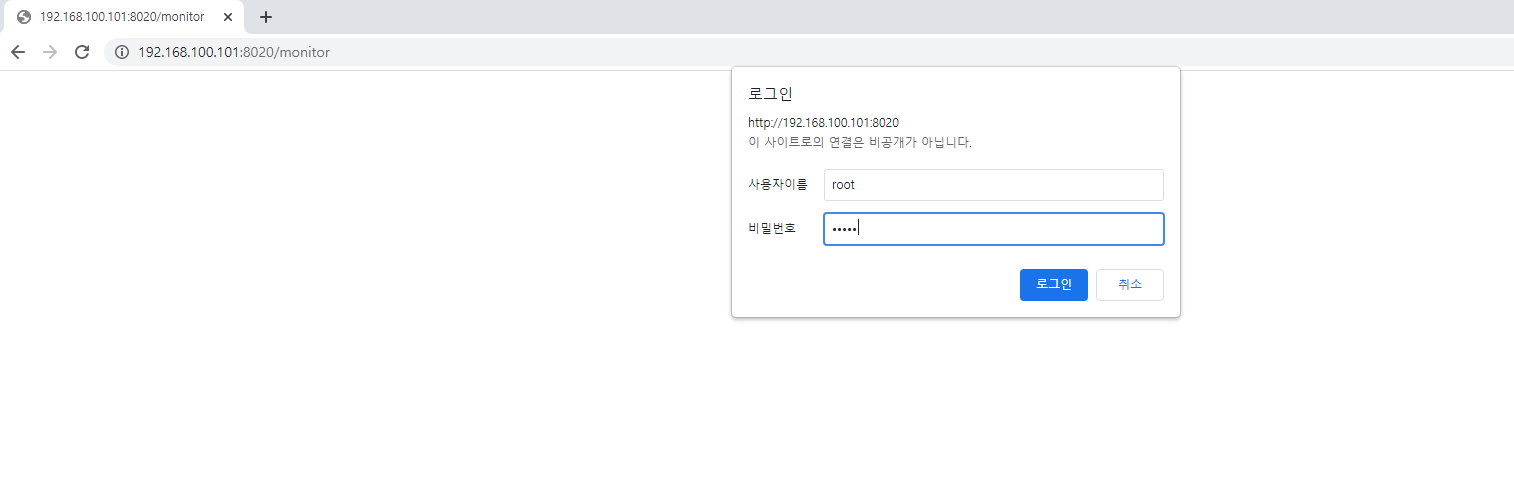

- stats auth root:hello→ HAProy의 어드민 페이지의 ID는 root, PW는 hello
- stats uri /monitor → path를 /monitor로 지정
# /etc/haproxy/haproxy.cfg 파일 가장 아래에 추가 $ vi /etc/haproxy/haproxy.cfg listen monitor mode http bind *:8020 stats enable stats auth root:hello stats uri /monitor
13.2. HAProxy.cfg 파일 검증 및 재시작
# 위 내용이 적합한지 검증
$ haproxy -f /etc/haproxy/haproxy.cfg -c
Configuration file is valid
$ systemctl restart haproxy13.3. HAProxy monitor에 접속 → http://haproxy_IP:8020/monitor 접속
- http://haproxy_IP:8020/monitor 접속하면 로그인 해야함
- 로그인 후 monitor 화면 출력
14. 추가 HAproxy Kernel Parameter
14.1. 가장 중요한 Paramater
net.ipv4.ip_local_port_range = "1025 65534"
net.ipv4.tcp_max_syn_backlog = 100000
net.core.netdev_max_backlog = 100000
net.core.somaxconn = 65534
ipv4.tcp_rmem = "4096 16060 64060"
ipv4.tcp_wmem = "4096 16384 262144"14.2. 작업량에 따라 조절
tcp_slow_start_after_idle = 014.3. iptables tuning
net.netfilter.nf_conntrack_max = 13107214.4. HAproxy Kernel Parameter 사용시 주의 사항
- conntrack이 잘못 구성되면 HAProxy가 최대 성능을 발휘 X
- iptables가 활성화 되어 있으면 connection tracking 작업을 위해 iptables에 규칙이 없더라도 20%의 CPU를 소모
참고 URL : https://lascrea.tistory.com/213
참고 URL : https://findstar.pe.kr/2018/07/27/install-haproxy/
참고 URL : https://medium.com/@tamm_/%EA%B0%9C%EB%B0%9C-haproxy-%EC%84%A4%EC%B9%98-%EB%B0%8F-%EA%B8%B0%EB%B3%B8-%EC%84%A4%EC%A0%95-f4623815622
참고 URL : https://blog.develope.kr/2020/01/haproxy%EB%A5%BC-%EC%9D%B4%EC%9A%A9%ED%95%9C-%EB%A1%9C%EB%93%9C-%EB%B0%B8%EB%9F%B0%EC%8B%B1-%EA%B5%AC%EC%B6%95%ED%95%98%EA%B8%B0-2-haproxy-%EC%84%A4%EC%B9%98-%EC%84%B8%ED%8C%85%ED%95%98%EA%B8%B0/
'Opensource(오픈 소스) > HAproxy' 카테고리의 다른 글
| Nginx로 Load Balancer 구성 → Virtual Machine 테스트 (0) | 2022.07.30 |
|---|---|
| L4/L7 스위치의 대안, 오픈 소스 로드 밸런서 HAProxy란 (0) | 2022.07.30 |
| Keepalived를 활용하여 간단하게 HA 구성 (0) | 2022.07.26 |
| 부하 분산(Load Balancing)이란 (0) | 2022.07.10 |
