서버 전원 PSU redundant(Power Supply 이중화)이란

• 서버의 Power supply redundant 는 두가지 모드가 존재
  1. A/B Grid Redundant (1+1)
  2. PSU Redundant (2+0)



1. Grid redundant

• Grid redundant의 다른 말로 A/B Grid Redundant(1+1)이라고 함
• 평소에는 파워서플라이 하나로만 운영하다가 전력 소모가 늘어나면 나머지 하나를 추가하여 절반씩 전력을 사용

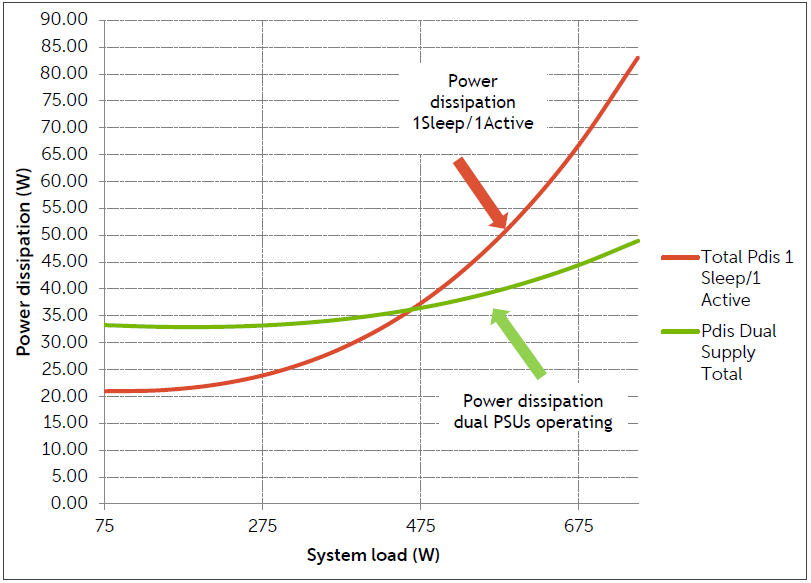

• 버려지는 전력 소모를 줄이고자 서버의 전력 사용량이 475W 이하일때는 Primary PSU만 사용하고 그 이상일때 두 개를 모두 사용
• 1번 파워가 Primary PSU 로 설정되어 있고 서버의 전력 사용량이 475W 이하일 때에는 2번 파워는 사용 X

• PSU 2를 사용하지 않을 때, PSU 1에서 AC lost가 발생
  1. Primary PSU가 넘어가는 과정에서 PSU 2의 Power supply의 전력이 부족하면서 서버의 전반적인 퍼포먼스가 떨어지거나 hang 발생
  2. 전력이 많이 부족하다면 재부팅 또는 전원 off 발생 가능






2. PSU Redundant (2+0)

• PSU Redundant (2+0)의 다른 말로 Not Redundant이라고 함
• 전력 소모량과 상관없이 무조건 두 개를 함께 사용 → 모든 PSU가 Online 상태로 유지
• PSU Redundant (2+0)는 이중화가 아님
• 전력을 효율적 사용하지는 못하지만, 1개의 PSU에 문제가 발생하였을 때도 서버에 문제가 발생하지 않음
